LCD 1602 DENGAN ARDUINO


Dalam pembuatan projek dengan Arduino terkadang kita membutuhkan penampil agar data atau informasi yang diolah Arduino dapat kita lihat. Pada kesempatan kali ini akan membahas tentang penampil berupa LCD (Liquid Crystal Display) yang dihubungkan dengan Arduino. LCD sudah banyak dipakai sebagai penampil baik itu untuk skala kecil ataupun untuk skala besar. LCD mempunyai beberapa kelebihan antara lain ukuran yang slim, kebutuhan daya yang kecil, harga yang murah, dan radiasi yang lebih kecil bila dibandingkan dengan tabung CRT.


LCD banyak digunakan dalam dunia kontrol untuk menampilkan data dari suatu sensor dari projek yang dibuat. LCD yang akan digunakan pada percobaan kali ini adalah LCD ukuran 16x2, yaitu sebuah LCD yang mempunyai 16 kolom dan 2 baris. Untuk memulai percobaan, kita siapkan dulu bahannya antara lain:
1.  Arduino Board
2.  LCD 1602
3.  Resistor 330 ohm dan 10k
4.  Kabel jumper secukupnya

Sebelumnya kita lihat dulu pin pada LCD 1602 dan fungsinya. Perhatikan gambar di bawah.
lcd 1602 arduino

fungsi pin LCD 1602 arduino

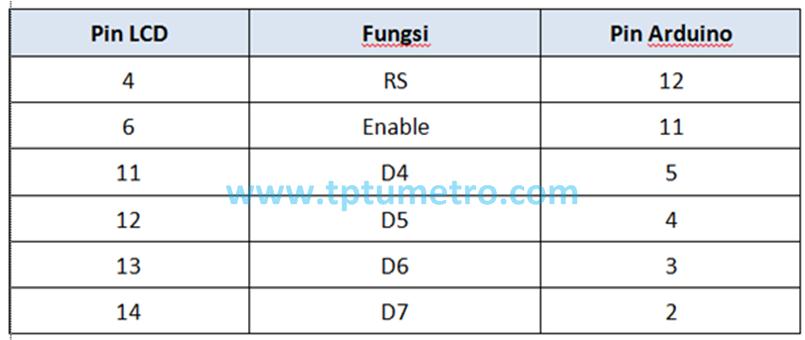

Sekarang kita mulai dengan merangkai LCD 1602 dengan Arduino board. Pin-pin yang akan dihubungkan antara lain:

wiring pin LCD 1602 arduino

Rangkaiannya seperti pada gambar di bawah.

pengkabelan lcd dengan arduino

Setelah dirangkai dengan benar, sekarang masuk ke Arduino IDE.
1.  Buka FileExamplesLiquidCrystalHelloWord sehingga muncul seperti pada gambar di bawah.

menampilkan kata

2.  Cek apakah penggunaan board sudah sesuai dengan klik ToolsBoard seperti pada gambar di bawah.

memilih board arduino

3.  Pastikan pula apakah port USB yang terhubung dengan Arduino Uno sudah sesuai dengan klik ToolsPort.
4.  Upload program dengan klik SketchUpload atau tekan Ctrl+U dan tunggu hingga selesai (Done Uploading). Jika berhasil maka tampilan LCD 1602 seperti pada gambar di bawah.

menampilkan hello world arduino
